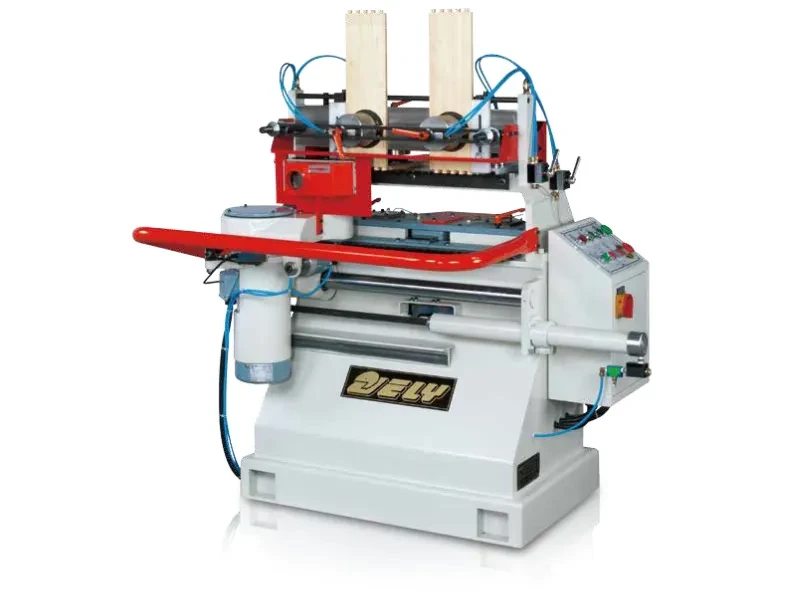

鳩尾榫機
產品特點
• 本機適用於自動生產廚櫃及各類不同傢俱之鳩尾榫抽屜使用。
• 主軸轉速高達21500 RPM高速轉軸製做出完美的鳩尾榫。
• 高速主軸對於合板木與實木皆適合使用。
• 獨立調整鳩尾榫之公榫與母榫之尺寸，達到接榫精密度高，高品質之鳩尾榫功能。
• 主軸安全護蓋附有除塵孔，與安全護桿皆為標準配備。
• 採用高級氣壓元件以及高級鑄件，加工穩定性高。

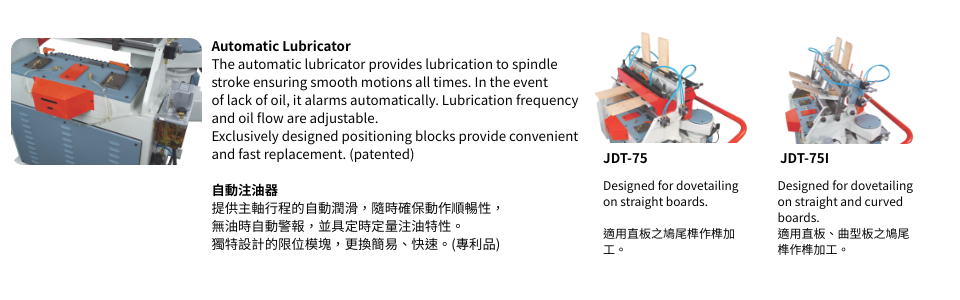

• 具有自動連續加工與注油，節省工時與加長機台壽命。
• 三段變速可以調整加工速度。(16T, 22T, and 31T / min) 。
機台應用
產品規格
| MODEL | JDT-75 | JDT-75I |
|---|---|---|
| 適用板材 | 直板 | 直板、曲型板 |
| 加工長度 | 200 ~ 1,500 mm / 7-7/8" ~ 59"(單塊板) | |
| 加工寬度 | 60 ~ 430 mm / 2-3/8" ~ 17"(單塊板) | |
| 垂直板厚度(M) | 7 ~ 60 mm (9/32" ~ 2-3/8" ) | |
| 水平板厚度(F) | 10 ~ 30 mm (3/8" ~ 1-3/16" ) | |
| 鳩尾榫高 | 6 ~ 18 mm | |
| 主軸馬力 | 2 HP(2P) (1.5kW) | |
| 主軸迴轉速 | 21,500 RPM | |
| 擺動馬力 | 2 HP(4P) (1.5kW) | |
| 氣壓壓力 | 5 kg / cm² (71 psi / 5 bar) | |
| 鳩尾榫中心距(標準) | 25 mm (Standard) | |
| 刀具 | 1 pc (Two flute bits) | |
| 榫刀進給速度(3段變速) | 16T, 22T, 31T / min | |
| 刀柄直徑 | φ12mm | |
| 集塵孔直徑 | φ63.5mm (φ2-1/2") | |
| 裝箱尺寸(L x W x H) | 1,410 x 880 x 1,410 mm(55" x 35" x 55") | |
| 淨重 / 毛重 | 450 kgs / 550 kgs(992 Ibs / 1212.5 Ibs) | |
| OPTIONAL ACCESSORY | ||
| MODEL | JDT-75 | JDT-75I |
| 榫中心距 | 22 / 25 / 30 mm | |
- 計利機械保留更改或修改規格與系統外觀的權利，恕不另行通知。實際系統外觀可能有所不同。
