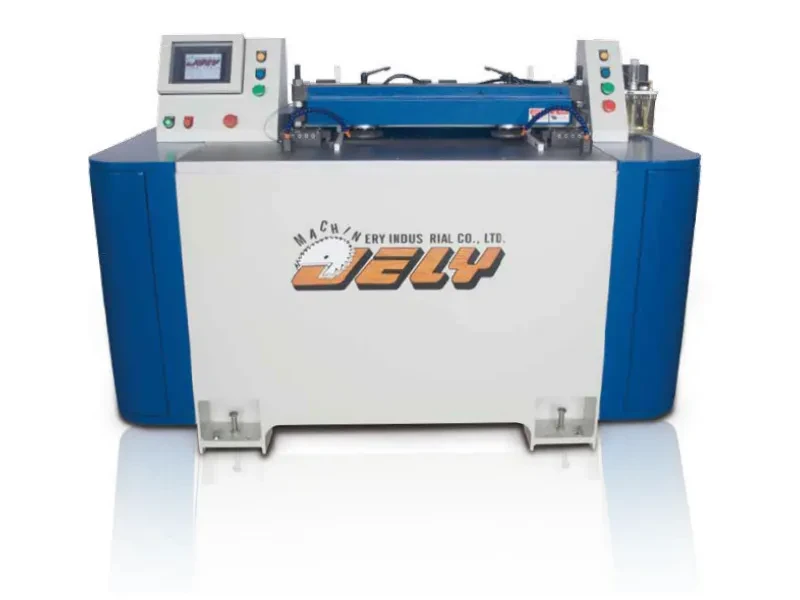

數位鳩尾榫機
產品特點
• X軸與Y軸採用德國製-REXROTH-BOSCH 專用線滑軌。
• X軸與Y軸採用高精密研磨型螺桿。
• X軸與Y軸採用日本製- YASKAWA專用伺服驅動器。
• 程式伺服控制器採用日本製-YASKAWA專用運動控制器。
• 本機適用於自動生產廚櫃及各類不同傢俱之鳩尾榫抽屜使用。
• 主軸轉速高達20000 RPM高速轉軸製做出完美的鳩尾榫。
• 高速主軸對於合板木與實木皆適合使用。
• 獨立調整鳩尾榫之公、母榫鬆緊尺寸，並獨立調整公榫厚度與母榫深度，進而達到接榫精密度高，高品質之鳩尾榫功能。
• 主軸安全護蓋附有除塵孔為標準配備。
• 採用高級氣壓元件以及高級鑄件，加工穩定性高。
• 具有自動連續加工與注油。
• 可以依不同木料而調整加工速度。
• 提供主軸行程的自動潤滑，隨時確保動作順暢性，無油時自動警報，並具定時定量注油特性，進而節省工時與加長機台壽命。
機台應用
產品規格
| MODEL | JDT-600B |
|---|---|
| 適用板材 | 直板 |
| 榫加工效率 | 1 meter / min |
| 燕尾榫中心距 | 25 mm |
| 加工效率 | 100 set / hour |
| 加工寬度 | 25 mm ~ 600 mm |
| 垂直板厚度 | 8 mm ~ 25 mm |
| 水平板厚度 | 8 mm ~ 25 mm |
| 主軸馬達 | 3 HP |
| 主軸馬達轉速 | 20000 RPM |
| 工作臺離地高度 | 885 mm |
| 所需空壓 | 5 kg / cm² |
| 集塵孔直徑 | 4" |
| 機械尺寸(L x W x H) | 1,760 x 910 x 1,180 mm |
| 裝箱尺寸(L x W x H) | 1,910 x 1,060 x 1,380 mm |
| 淨重 / 毛重 | 910 kgs / 1,072 kgs |
| OPTIONAL ACCESSORY | |
| MODEL | JDT-600B |
| 榫中心距 | 22 mm / 25.4 mm(1") / 30 mm |
● JELY 保留更改或修改規格與系統外觀的權利，恕不另行通知。實際系統外觀可能有所不同。
