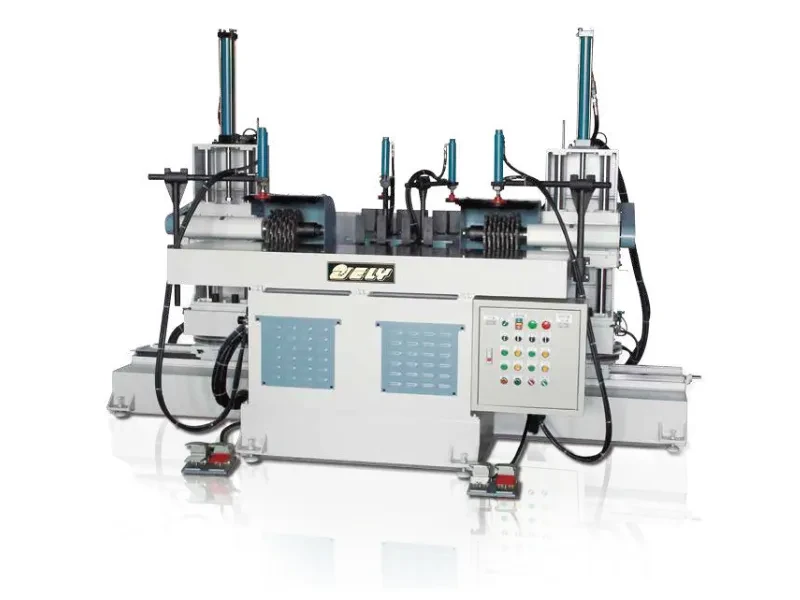

雙端橫軸成型機
產品特點
此機器是專為平面木板中間鑿雙槽，並且可以鑿雙角落槽型。
• 雙方立軸的動作，能從控制箱採取自動方式同時運作或手動方式分別操控。
• 所有的動作和壓料皆使用油壓驅動，全機各部動作平滑順暢。
• 附腳踏開關，方便操作者之停機及啟動控制。
• 賦予動作計數器，方便計算加工完成工件。
• 機身部分採取鋼材與鑄鐵的方式製造，所有刀軸行程採用高級培林高週波圓棒做為軌道，
加工精度高 ; 主軸採用高級精密軸承，使用壽命長。

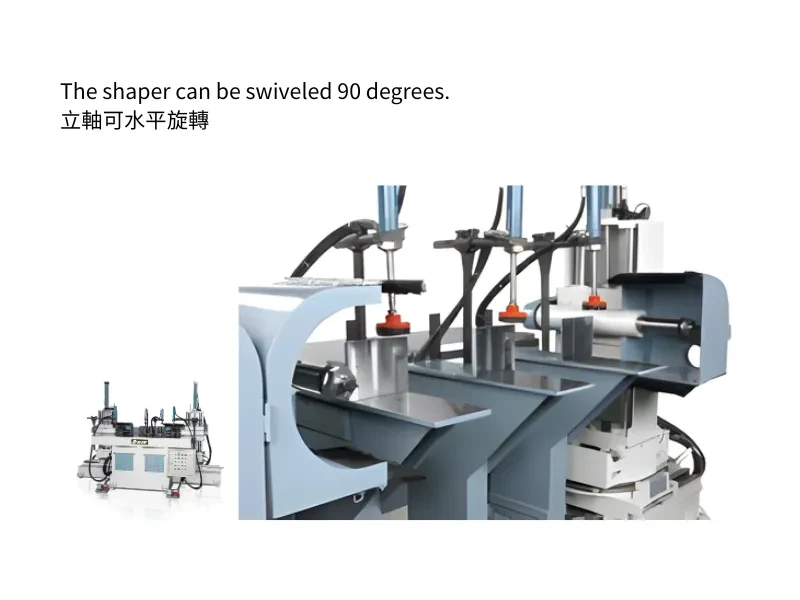

• 雙刀軸機柱可做0°~ 90 °角度調整。並採用渦輪傳動，輕鬆便利角度調整。
• 機器動作採用PLC控制器，所有動作控制完全集中在一個操作版面上，提供方便的操控機器，自動化作業，操作簡單，大幅提升加工效率。
機台應用
產品規格
| MODEL | DM-200 | |
|---|---|---|
| 加工能力 | 木板型式 | Level board平板 |
| 最大寬度 | 2,000 mm | |
| 最大厚度 | 250 mm | |
| 最大深度 | 100 mm | |
| 立軸主軸 | 刀片尺寸 | s+d=φ230~320 mm |
| 主軸直徑 | φ60 | |
| 主軸行程 | 400 mm | |
| 主軸馬達 | 15 HP (4P) x 2 | |
| 主軸轉速 | 3,000 RPM | |
| 主軸加工長度 | 220 mm | |
| 立軸調整 | 0˚ ~ 90˚ | |
| 工作台 | 工作台尺寸 | 2,000 x 500 mm |
| 工作台離地高度 | 1,035 mm | |
| 夾具 | 夾具數量 | 4 |
| 油壓系統 | 油壓馬達 | 5 HP |
| 油箱容量 | 90 liters | |
| 裝箱資料 | 機械尺寸 | 3,570 x 1,955 x 2,240 mm |
| 裝箱尺寸(L x W x H) | 3,480 x 2,030 x 2,150 mm | |
| 淨重 / 毛重 | 3,950 kgs / 4,310 kgs | |
- 計利機械保留更改或修改規格與系統外觀的權利，恕不另行通知。實際系統外觀可能有所不同。
