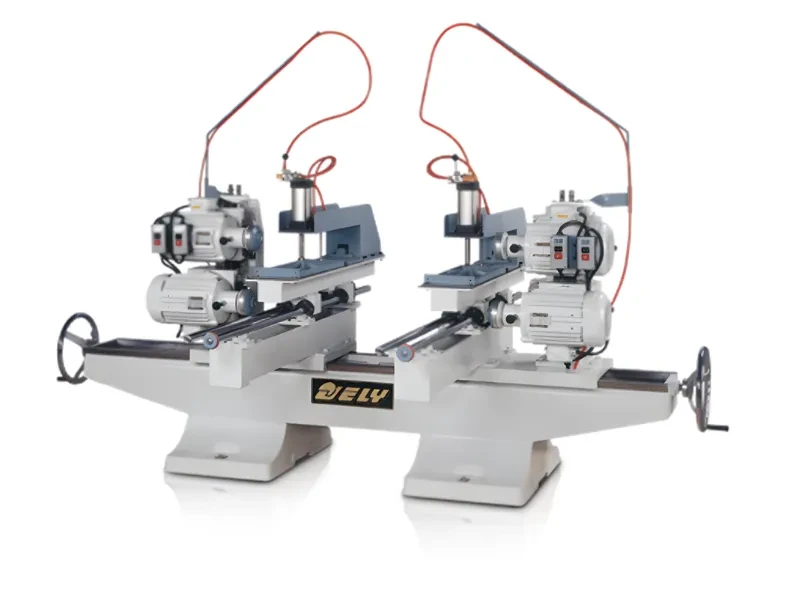

手動雙頭上下圓鋸機
產品特點
• 雙端裝置上下圓鋸與立軸機組和結構。
• 雙端上下圓鋸片與立軸刀，加工定長度、打榫成型一次完成加工。
• 切斷長度超過4尺以上機種，採雙軌道設計，木料裁切更穩固、準確。
• 可選配裝置自動上壓與側壓夾料。
• 採用日制NB培林圓棒導軌，加工精準度高。
產品規格
| MODEL | CSS-123SN | CSS-124SN | CSS-224SN | CSS-225SN | CSS-226SN | CSS-227SN | CSS-228SN |
|---|---|---|---|---|---|---|---|
| 軌道數 | 1 | 1 | 2 | 2 | 2 | 2 | 2 |
| 使用鋸片直徑 | 10" ~ 12" | ||||||
| 最大加工寬度 | 762 mm / 30" | ||||||
| 加工長度範圍 | 215 ~ 915 mm 8-1/2" ~ 36" |
215 ~ 1,220 mm 8-1/2" ~ 48" |
445 ~ 1,220 mm 17-1/2" ~ 48" |
445 ~ 1,525 mm 17-1/2" ~ 60" |
445 ~ 1,830 mm 17-1/2" ~ 72" |
445 ~ 2,135 mm 17-1/2" ~ 84" |
445 ~ 2,440 mm 17-1/2" ~ 96" |
| 鋸片與雙立軸傾斜度 | 360˚ | ||||||
| 圓鋸馬達數量 | 2 HP (2P) x 4 PCS or (Optional accessory： 3 HP (2P) x 4 PCS) | ||||||
| 鋸片迴轉速 | 3,000 RPM | ||||||
| 立軸馬達數量 | 3 HP (2P) x 2 PCS or (Optional accessory： 5 HP (2P) x 2 PCS) | ||||||
| 立軸馬達心軸直徑 | 30 mm or (Optional accessory： 40 mm) | ||||||
| 立軸迴轉速 | 7,200 RPM | ||||||
| 空壓上側壓(選配) | W / (Optional accessory) Max. process in width / 最大加工寬度：508 mm / 20" | ||||||
| 裝箱尺寸 (L x W x H) |
210 x 95 x 135 cm | 210 x 95 x 135 cm | 210 x 105 x 135 cm | 235 x 105 x 135 cm | 265 x 105 x 135 cm | 300 x 105 x 135 cm | 325 x 105 x 135 cm |
| 淨重 / 毛重 | 900 kgs / 970 kgs | 920 kgs / 990 kgs | 1,020 kgs / 1,090 kgs | 1,145 kgs / 1,245 kgs | 1,185 kgs / 1,285 kgs | 1,200 kgs / 1,300 kgs | 1,235 kgs / 1,335 kgs |
- 計利機械保留更改或修改規格與系統外觀的權利，恕不另行通知。實際系統外觀可能有所不同。
