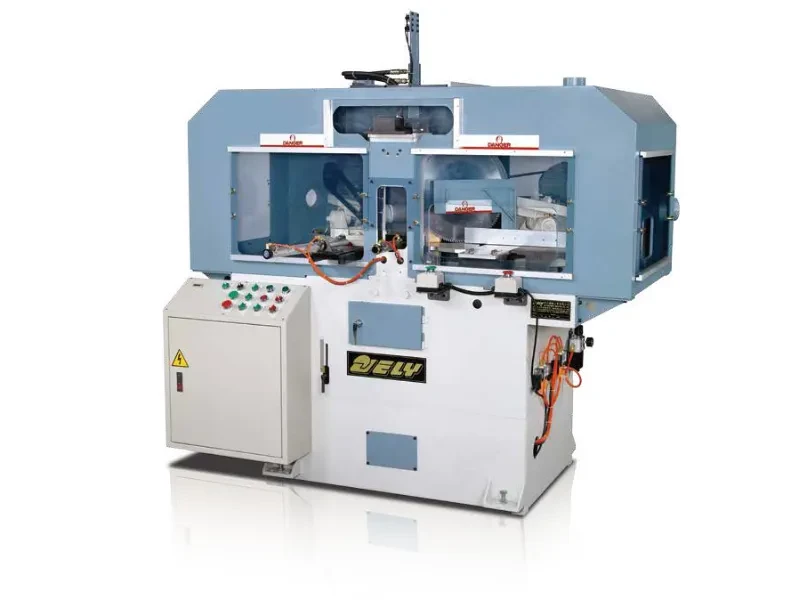

25°~60°雙端切斷機
產品特點
• 本機器適合平面木板多角度雙端60°~138°雙端剪。
• 所有的動作和壓料皆使用油壓驅動，全機各部動作平滑順暢。
• 附雙自動啟動與緊急停止開關，方便操作者之停機及啟動控制。
• 賦予動作計數器，方便計算加工完成工件。
• 機器動作採用PLC控制器，所有動作控制完全集中在一個操作版面上，提供方便的操控機器。
自動化作業，操作簡單，大幅提升加工效率。
• 機身部分採取鋼材與鑄鐵的方式製造，圓棒與軸承採用高品質進口，使機台更順暢並更堅固。
• 本機器只可加工木製品，請勿加工金屬製品。
• 鋸片上升或下降速度可依不同木材材質調整切割速度。
• JCS-16採用雙壓扣之安全控制，以確保操作者之安全。
• 附有切削固定擋塊做為定位基準，讓所有裁切皆為固定尺寸，並提高工作效率。
機台應用
產品規格
| MODEL | JCS-16 |
|---|---|
| 左鋸片切削角度 | 17˚ ~ 60˚ |
| 右鋸片切削角度 | 25˚ ~ 60˚ |
| 加工能力 | 115 mm (wide) x 115 mm (thick) |
| 主軸直徑 | φ25.4 mm (φ1") |
| 主軸轉速 | 3,200 RPM (60HZ) |
| 加工速度 | 5 times / min |
| 馬達 | 2 HP x 2 |
| 氣壓壓力 | 5 kg / cm² (71 psi / 5 bar) |
| 鋸片尺寸 | 405 mm x φ25.4 mm x 120T (16" x φ1" x 120T) x 2 pcs |
| 油壓馬達 | 2 HP (4P) |
| 機械尺寸 | 2,000 x 1,380 x 2,250 mm |
| 裝箱尺寸(L x W x H) | 2,160 x 1,430 x 1,800 mm |
| 淨重 / 毛重 | 1,500 kgs / 1,600 kgs |
- 計利機械保留更改或修改規格與系統外觀的權利，恕不另行通知。實際系統外觀可能有所不同。
