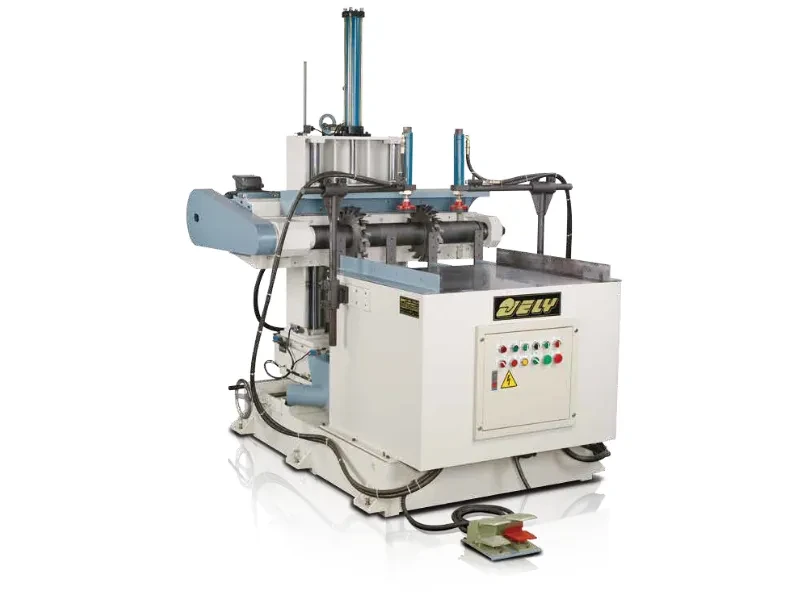

單頭橫軸成型機
產品特點
• 此機器是專為平面木板中間鑿雙槽，並且可以鑿雙角落槽型。
• 所有的動作和壓料皆使用油壓驅動，全機各部動作平滑順暢。
• 附有腳踏開關，方便操作者之停機及啟動控制。
• 機身部分採取鋼材與鑄鐵的方式製造，所有刀軸行程採用高級培林高週波圓棒做為軌道，
加工精度高 ; 主軸採用高級精密軸承，使用壽命長。
• 賦予動作計數器，方便計算加工完成工件。
機台應用
產品規格
| MODEL | DM-300 | DM-600 | DM-900 | |
|---|---|---|---|---|
| 加工能力 | 木板型式 | Flat board 平板 | ||
| 最大寬度 | 300 mm | 600 mm | 900 mm | |
| 最大厚度 | 250 mm | |||
| 最大深度 | 70 mm | |||
| 立軸主軸 | 刀片尺寸 | s+d=φ250 mm | ||
| 主軸尺寸 | φ40 x 300(L)mm | φ70 x 600(L)mm | φ80 x 900(L)mm | |
| 主軸馬達 | 10 HP | 15 HP | 20 HP | |
| 主軸轉速 | 2,900 RPM | 3,150 RPM | ||
| 工作台 | 工作台尺寸 | 800 x 800 mm | 1,000 x 800 mm | |
| 夾具 | 夾具數量 | 2 | ||
| 油壓系統 | 油壓馬達 | 2 HP | 3 HP | |
| 油壓容量 | 90 liters | |||
| 裝箱資料 | 機械尺寸 | 1,900 x 1,000 x 1,370 mm | 1,860 x 1,120 x 2,080 mm | 2,150 x 1,450 x 2,800 mm |
| 裝箱尺寸(L x W x H) | 1,970 x 1,080 x 1,370 mm | 1,930 x 1,200 x 2,580 mm | 2,210 x 1,490 x 1,300 mm | |
| 淨重 / 毛重 | 1,530 kgs / 1,580 kgs | 1,650 kgs / 1,730 kgs | 2,480 kgs / 2,560 kgs | |
- 計利機械保留更改或修改規格與系統外觀的權利，恕不另行通知。實際系統外觀可能有所不同。
- 刀具不附，需看客戶提供圖面另外估價。
